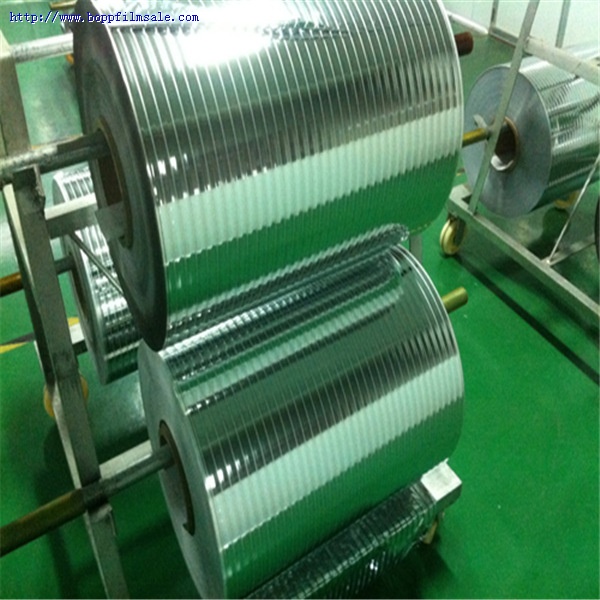

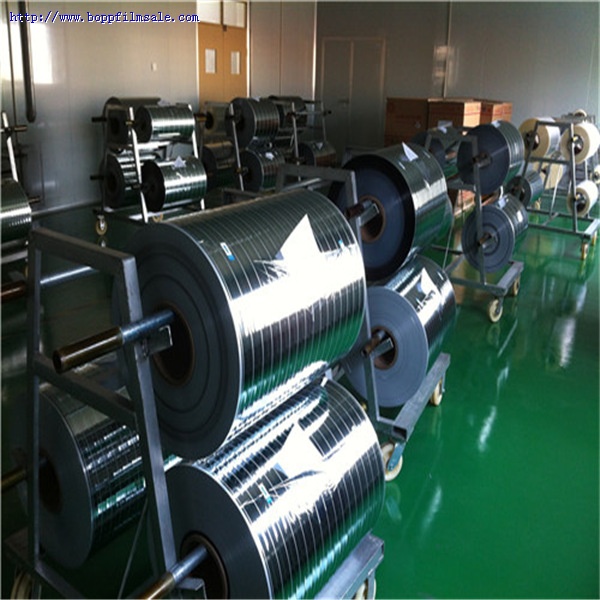

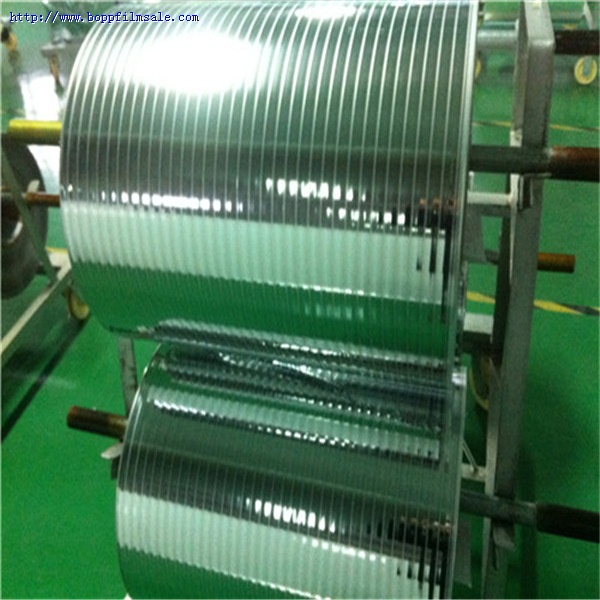

6微米BOPET聚酯薄膜镀铝膜

镀铝膜是采用特殊工艺在塑料薄膜表面镀上一层极薄的金属铝而形成的一种复合软包装材料，其中常用的加工方法当数真空镀铝法，就是在高真空状态下通过高温将金属铝融化蒸发，使铝的蒸汽沉淀堆积到塑料薄膜表面上，从而使塑料薄膜表面具有金属光泽。由于它既具有塑料薄膜的特性，又具有金属的特性，是一种廉价美观、性能优良、实用性

目前应用多的镀铝薄膜主要有聚酯镀铝膜（VMPET）和CPP镀铝膜（VMCPP）。薄膜表面镀铝的作用是遮光、防紫外线照射，既延长了内容物的保质期，又提高了薄膜的亮度，从一定程度上代替了铝箔，也具有价廉、美观及较好的阻隔性能，因此，镀铝膜在复合包装中的应用十分广泛

（1）大大减少了用铝量，节省了能源和材料，降低了成本

厚度多为4.5,6.0,8.0,9.0,11,12微米，而镀铝薄膜的铝层厚度约为0.05n左右，其耗铝量约为铝箔的1/140～1/180，且生产速度可高达450m/min。

（2）具有优良的耐折性和良好的韧性，很少出现针孔和裂口，无揉曲龟裂现象，因此对气体、水蒸汽、气味、光线等的阻隔性提高。

（3）具有极佳的金属光泽，光反射率可达97%；且可以通过涂料处理形成彩色膜，其装潢效果是铝箔所不及的。

（4）可采用屏蔽式进行部分镀铝，以获得任意图案或透明窗口，能看到内装物。

（5）镀铝层导电性能好，能消除静电效应；其封口性能好，尤其包装粉末状产品时，不会污染封口部分，保证了包装的密封性能。

（6）对印刷、复合等后加工具有良好的适应性。

由于以上特点，使镀铝薄膜成为一种性能优良、经济美观的新型复合薄膜，在许多方面已取代了铝箔复合材料。双向拉伸聚酯薄膜（简称BOPET），是利用有光料（也称大有光料，即是在原材料聚酯切片二氧化钛含量为0.1%[1]，经过干燥、熔融、挤出、铸片和纵横拉伸的高档薄膜，用途广泛）。BOPET薄膜具有强度高、刚性好、透明、光泽度高等特点；无嗅、无味、无色、无毒、突出的强韧性；其拉伸强度是PC膜、尼龙膜的3倍，冲击强度是BOPP膜的3-5倍，有极好的耐磨性、耐折叠性、耐针孔性和抗撕裂性等；热收缩性极小，处于120℃下，15分钟后仅收缩1.25%；具有良好的抗静电性，易进行真空镀铝，可以涂布PVDC，从而提高其热封性、阻隔性和印刷的附着力；BOPET还具有良好的耐热性、优异的耐蒸煮性、耐低温冷冻性，良好的耐油性和耐化学品性等。 BOPET薄膜除了硝基苯、氯仿、苯甲醇外，大多数化学品都不能使它溶解。不过，BOPET会受到强碱的侵蚀，使用时应注意。BOPET膜吸水率低，耐水性好，适宜包装含水量高的食品。
