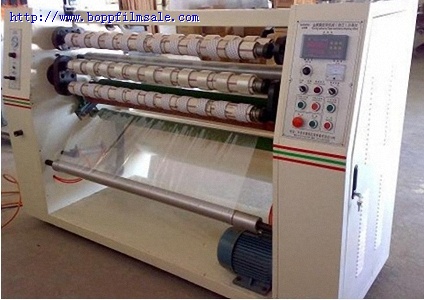

1300型分切机
适用于 OPP 包装胶带/玻璃纸胶带的分条。
特 点：
1. 采用四轴自动交换卷取，连续收卷，提高工作效率。
2. 变频无级调速，配置三段计数器，停机稳定准确。
3. 放卷张力采用气动刹车控制，收卷张力采用双重 控制，配有离合器及收卷轴独立滑动装置，可自 由调整张力大小。
4. 配置弧形舒展辊，能有效舒展基材。
5. 分条刀具采用工业平刀，适合薄膜类胶带分条。
6. 本机生产中搭配纸管装卸机，能将成品卸下及 纸装上之动作同时完成，达成 一 连贯作业。
选购配备： 纸管装卸铝模：生产不同宽度是必须增购之配备，尺寸可依需求指定生产
|
技术参数：
1．辊面有效宽度
2．最大放料直径
3．分条宽度
4．卷取直径
5．卷取纸心
6．刀具使用
7．机械速度
8．使用电压
9．使用气压源
|
1350MM
600MM
12—1280MM
四轴交换 3”-150mm 两轴交换 3”-300mm 76.2MM（3”）
工业刀片
0--180M/MIN
380V 50HZ 3PHASE
5KG（客户自备）
|
|
|
主机配备:
1．放料轴
|
3” 螺纹夹头
|
1 支
|
|
2．放料刹车
|
气动式刹车
|
1 组
|
|
3．主机墙板
|
Q235A 钢板（δ25）加工
|
1 组
|
|
4．主机马达
|
AC 5HP（南京方力）
|
1 台
|
|
5．主机调速
|
5HP 变频器（深圳汇川）
|
1 台
|
|
6．计长器
|
三段式电子控制式（宏程）
|
1 套
|
|
7．分条工具
|
工业平刀 0.2*22*60mm
|
200 片
|
|
8．边料处理
|
双边同步卷取
|
2 组
|
|
9．自动换卷系统
|
AC 马达 1/2HP 配减速机（杭州嘉诚）
|
1 台
|
|
10．铝模(标配)
|
48mm（含刀垫）或客户指定
|
1 组
|
|
11．卷取轴
|
3”*48mm
|
4 支
|
|
12．低压电气
|
台湾士林
|
|
|
13．WS-105-1
|
穿管机
|
1 台
|
|
14．维修工具
|
|
1 套
|
适用于胶带成品之自动卸取及纸管快速自动安装。 产品特点：气缸动作，手阀控制，配置精密铝拉模，提高效率与产品质量。
主要技术参数

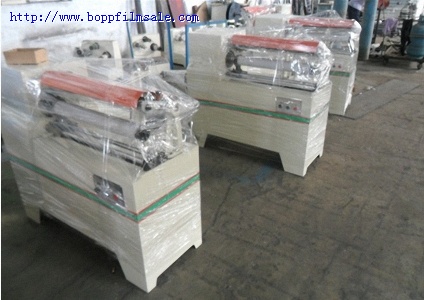

AEC-203-1 型切管机标准配置
应用范围： 用于胶带纸管的精确切割。
产品特点：
圆刀切割，汽缸自动进刀，自动卸料。
气缸动作,受阀控制,配置精密铝拉模,提高效率与产品质量。
|
技术参数：
1、最大分切宽度
|
50MM
|
|
|
2、最小分切宽度
3、纸管内径
4、使用纸管厚度
5、使用空压源
|
12MM
3”
3-5MM
5KG（客户自备）
|
|
主机配备：
1．马达
|
AC 2HP
|
1 台
|
|
2．圆刀
|
φ76*25.4*1.2
|
10 把
|

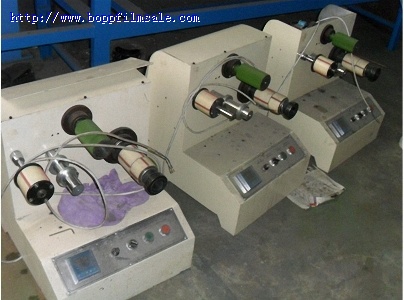

一、功能：各种胶带不良品重新复卷使用。 二、特点：
A．卷取轴采用 DC 马达驱动，可无极速变速 B．操作面板上计器，方便卷取长度之设定 C．复卷张力弹簧负荷，张力调整方便 D．速度表精确指示卷取轴之转速。 E．本机结构轻巧，属桌上型设备，搬移方便 F．分切刀片可分割最小宽度为 12mm 复卷成品
|
三、技术参数：
1．滚轮面宽
|
105MM
|
|
|
2．最大放料直径
3．卷取直径
|
标准为 150MM
加长为 300MM
φ76MM—300MM
|
|
|
4．复卷宽度
5．卷取纸心
6．机械速度
|
12MM—100MM
3”纸管
0—180M/MIN
|
|
|
四、主机配备
|
|
|
|
1．放料轴
2．放料架
3．主机马达
4．卷取张力
5．长度控制
6．卷取轴
|
3”活动式
加长型 300MM 直径用 DC 马达 1/2HP 弹簧机械控制 四位电子计长器 3”管心
|
1 支
1 支
1 台
1 组
1 组
1 组
|
